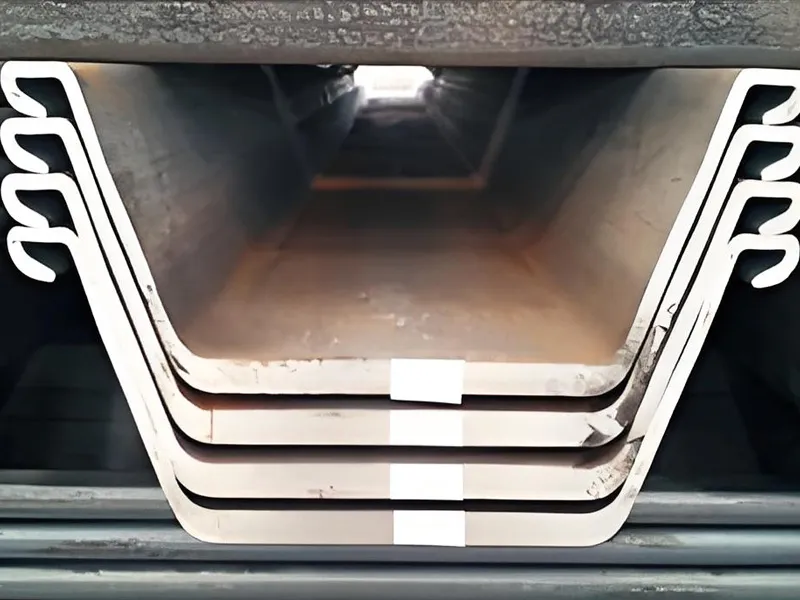

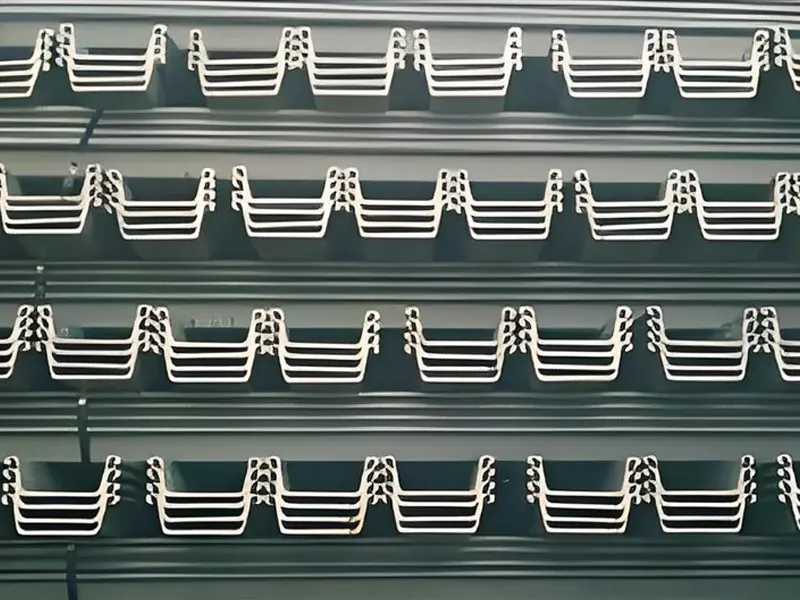

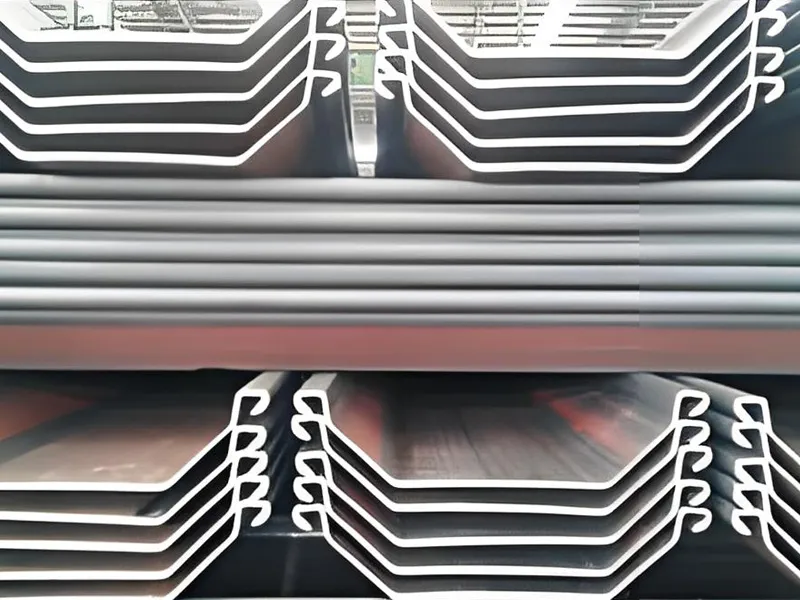

1. Cọc ván thép chữ U tiêu chuẩn Nhật Bản
Kích thướcKích cỡ (rộng × cao) | Chiều rộng thực tế (mm) | Chiều cao thực tế (mm) | Chiều dày tấm (mm) | Cho từng phần | Cho mỗi mét tường cọc | ||||||
Diện tích tiết diện (cm²) | Trọng lượng lý thuyết (kg/m) | Mô men quán tính Ix(cm⁴) | Mô đun quán tính Wx(cm³) | Diện tích tiết diện (cm²) | Trọng lượng lý thuyết (kg/m) | Mô men quán tính Ix(cm⁴) | Mô đun quán tính Wx(cm³) | ||||
SPU-Ⅰ | 400 | 85 | 8 | 45.21 | 35.5 | 598 | 88 | 113 | 88.7 | 4500 | 529 |
SPU-Ⅱ | 400 | 100 | 10.5 | 61.18 | 48 | 1240 | 152 | 153 | 120.1 | 8740 | 874 |
SPU-Ⅲ | 400 | 125 | 13 | 76.42 | 60 | 2220 | 223 | 191 | 149.9 | 16800 | 1340 |
SPU-ⅢA | 400 | 150 | 13.1 | 74.4 | 58.4 | 2790 | 250 | 186 | 146 | 22800 | 1520 |
SPU-Ⅳ | 400 | 170 | 15.5 | 96.99 | 76.1 | 4670 | 362 | 242.5 | 190.4 | 38600 | 2270 |
SPU-VL | 500 | 200 | 24.3 | 133.8 | 105 | 7960 | 520 | 267.6 | 210 | 63000 | 3150 |
SPU-ⅥL | 500 | 225 | 27.6 | 153 | 120 | 11400 | 680 | 306 | 240 | 86000 | 3820 |
SPUⅡW | 600 | 130 | 10.3 | 78.7 | 61.8 | 2110 | 203 | 131.2 | 103 | 13000 | 1000 |
SPU-ⅢW | 600 | 180 | 13.4 | 103.9 | 81.6 | 5220 | 376 | 173.2 | 136 | 32400 | 1800 |
SPU-ⅣW | 600 | 210 | 18 | 135.3 | 106 | 8630 | 539 | 225.5 | 177 | 56700 | 2700 |
Tiêu chuẩn | Grade | C(Max) | Si(Max) | Mn(Max) | P(Max) | S(Max) | N(Max) | CEQ(Max) |
JISA 5523 &JISA 5528 | SYW295 | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | 0.006 | 0.44 |
SYW390 | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | 0.006 | 0.46 |
Tiêu chuẩn | Grade | Sức căng đứt (N/mm²) | Độ giãn dài (N/mm²) | Độ căng (%) | Độ bền [(O℃)(J)] |
JISA 5523 | SYW295 | ≧295 | ≧490 | ≧17 | ≧43 |
SYW390 | ≧390 | ≧540 | ≧15 | ≧43 | |
JISA 5528 | SY295 | ≧295 | ≧490 | ≧17 | - |
SY390 | ≧390 | ≧540 | ≧15 | - |

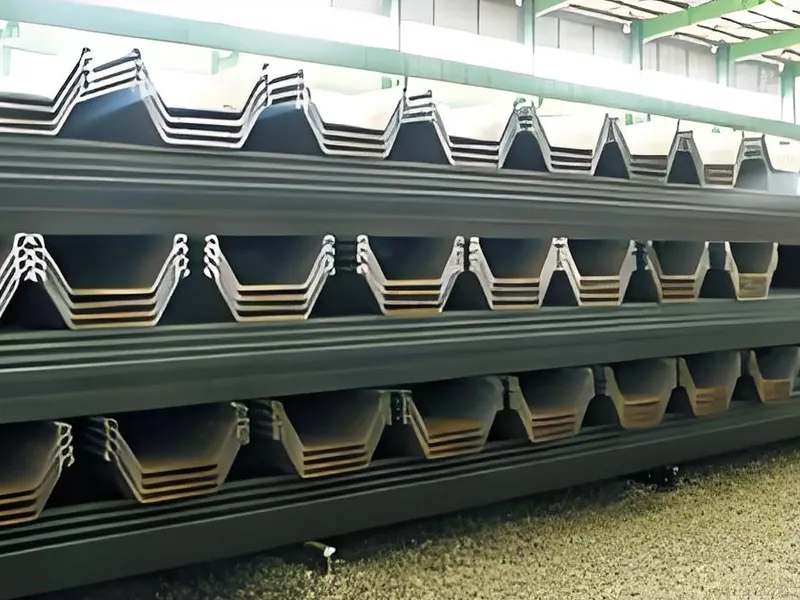

2. Cọc ván chữ U tiêu chuẩn châu Âu
Cọc ván chữ U được sử dụng rộng rãi cho các quá trình tạm thời hoặc vĩnh viễn trên toàn thế giới. Cọc ván chữ U có nhiều ưu điểm:
1. Phạm vi xét về tính chất hình học lớn, sự lựa chọn rộng rãi của việc tối ưu hóa các dự án cá nhân.
2. Có ưu thế lớn khi sử dụng lặp lại
3. Mô đun lớn, thích hợp cho nhiều mục đích xây dựng khác nhau
4. Phù hợp cho nhiều kiểu dự án, như cấu trúc vĩnh viễn, các quá trình hoạt động tạm thời, tường chắn tạm thời, v.v…
Kích cỡ(Rộng ×Cao) | Rộng (mm) | Cao (mm) | Độ dày (mm) | Độ dày (mm) | Mô đun phần nhựa cm³/m) | Trọng lượng (kg/m) | Mô men quán tính Ix (cm⁴) | Mô đun phần co giãn (cm³/m) |
SPU601 | 600 | 309 | 7.5 | 6.5 | 858 | 46.7 | 11496 | 742 |
SPU602 | 600 | 309 | 8.2 | 8 | 990 | 54.3 | 13075 | 845 |
SPU603 | 600 | 309 | 9.7 | 8.4 | 1308 | 64.8 | 18251 | 1180 |
SPU604 | 600 | 380 | 10.5 | 9 | 1822 | 74.1 | 30726 | 1620 |
SPU605 | 600 | 410 | 12.8 | 9 | 2256 | 82.4 | 41127 | 2006 |
SPU606A | 600 | 420 | 14 | 9 | 2476 | 86.2 | 46217 | 2200 |
SPU18-1 | 600 | 430 | 10.2 | 8.4 | 1988 | 72.6 | 35950 | 1670 |
SPU22-1 | 600 | 450 | 11.1 | 9 | 2422 | 81.9 | 46380 | 2060 |
SPU28 | 600 | 454 | 15.2 | 10.1 | 3269 | 101.8 | 64460 | 2840 |
SPU32 | 600 | 452 | 19.5 | 11 | 3687 | 114.1 | 72320 | 3200 |
SPU16 | 750 | 411 | 11.5 | 9.3 | 1891 | 86.3 | 32850 | 1600 |
SPU20 | 750 | 444 | 12 | 10 | 2339 | 96.9 | 44440 | 2000 |
SPU25 | 750 | 450 | 14.5 | 10.2 | 2866 | 110.4 | 56240 | 2500 |

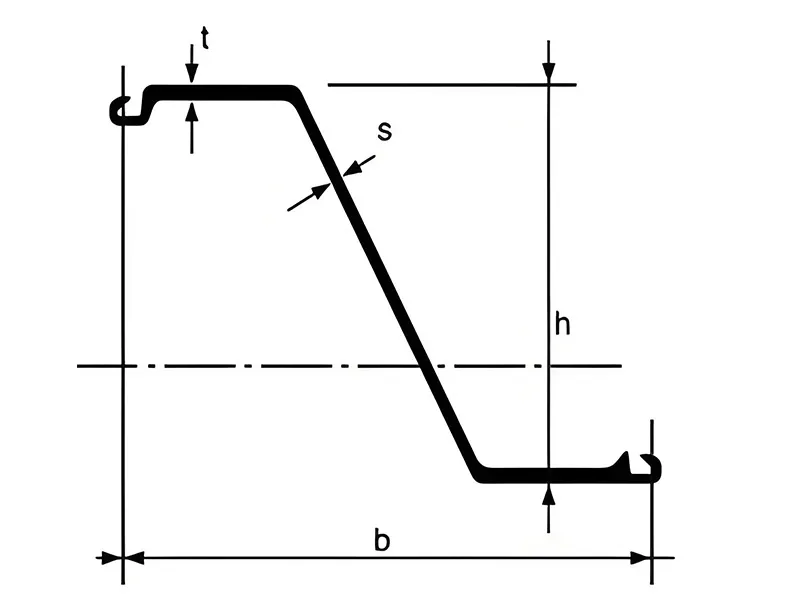

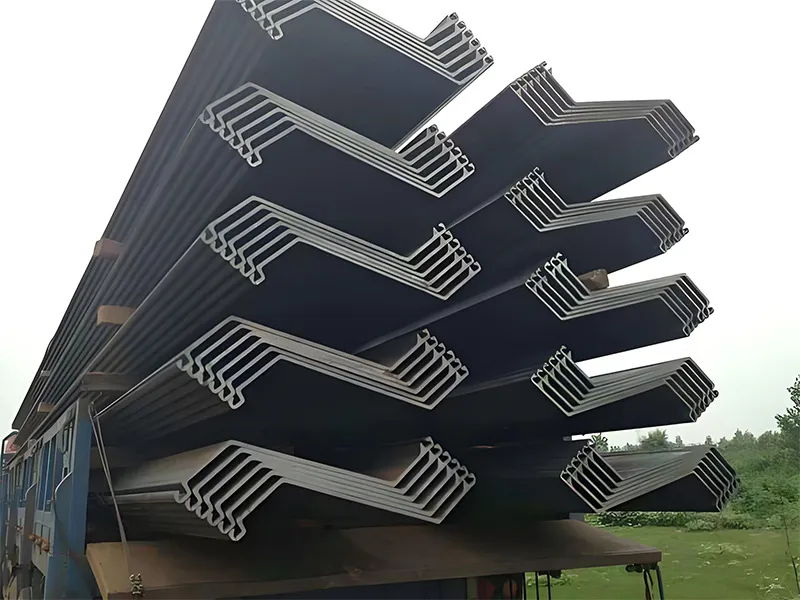

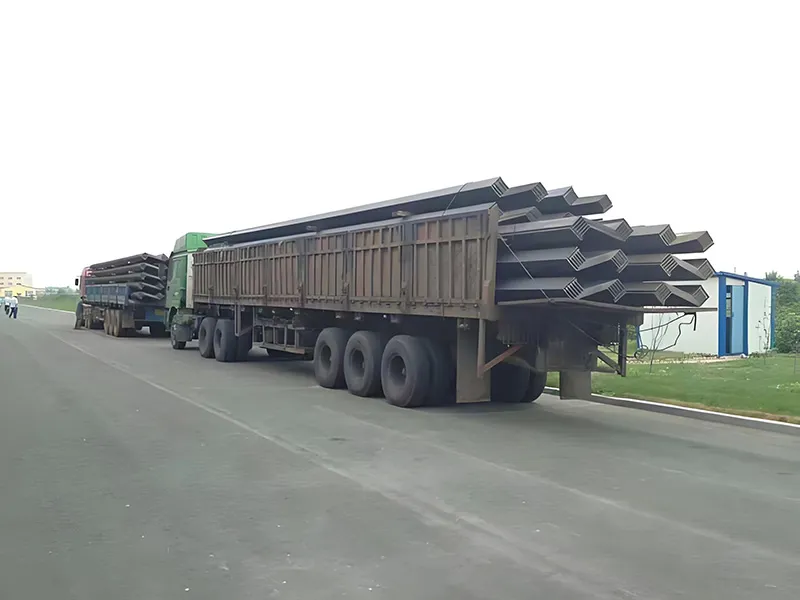

3. Cọc chữ Z tiêu chuẩn châu Âu
Cọc chữ Z có nhiều ưu điểm như sau:
1.Rất cạnh tranh với các mô đun tiết diện
2. Giải pháp kinh tế
3. Độ rộng lớn với hiệu quả lắp đặt cao
4.Độ giãn dài lớn
5. Lý tưởng cho các dự án cấu trúc vĩnh viễn
Kích cỡ (Rộng ×Cao) | Chiều rộng thực tế (mm) | Chiều cao thực tế (mm) | Chiều dày tấm(mm) | Trọng lượng lý thuyết (kg/m) | Mô men quán tính Ix (cm⁴) | Mô đun co giãn (cm³/m) | ||
t | s | Single pile (Kg/m) | Wall (kg.m²) | |||||
SPZ48 | 580 | 481 | 19.1 | 15.1 | 140.2 | 242.2 | 115921 | 4820 |
SPZ12 | 700 | 314 | 8.5 | 8.5 | 67.7 | 96.7 | 18880 | 1205 |
SPZ13 | 700 | 315 | 9.5 | 9.5 | 74 | 105.7 | 20540 | 1305 |
SPZ14 | 700 | 316 | 10.5 | 10.5 | 80.3 | 114.7 | 22190 | 1405 |
SPZ17 | 700 | 420 | 8.5 | 8.5 | 73.1 | 104.4 | 36230 | 1730 |
SPZ18 | 700 | 418 | 9.1 | 9.1 | 76.9 | 110.2 | 37726 | 1807 |
SPZ19 | 700 | 421 | 9.5 | 9.5 | 80 | 114.3 | 39380 | 1870 |
SPZ20 | 700 | 421 | 10 | 10 | 83.5 | 119.3 | 40960 | 1945 |
SPZ24 | 700 | 459 | 1.2 | 11.2 | 95.7 | 136.7 | 55820 | 2430 |
SPZ26 | 700 | 459 | 12.3 | 12.3 | 103.3 | 147.7 | 59759 | 2604 |
SPZ28 | 700 | 461 | 13.2 | 13.2 | 110 | 157.2 | 63620 | 2760 |
SPZ36 | 700 | 499 | 15 | 11.2 | 118.6 | 169.5 | 89610 | 3590 |
SPU38 | 700 | 500 | 16 | 12.2 | 126.4 | 180.6 | 94840 | 3795 |
SPU40 | 700 | 501 | 17 | 13.2 | 134.2 | 191.7 | 100080 | 3995 |

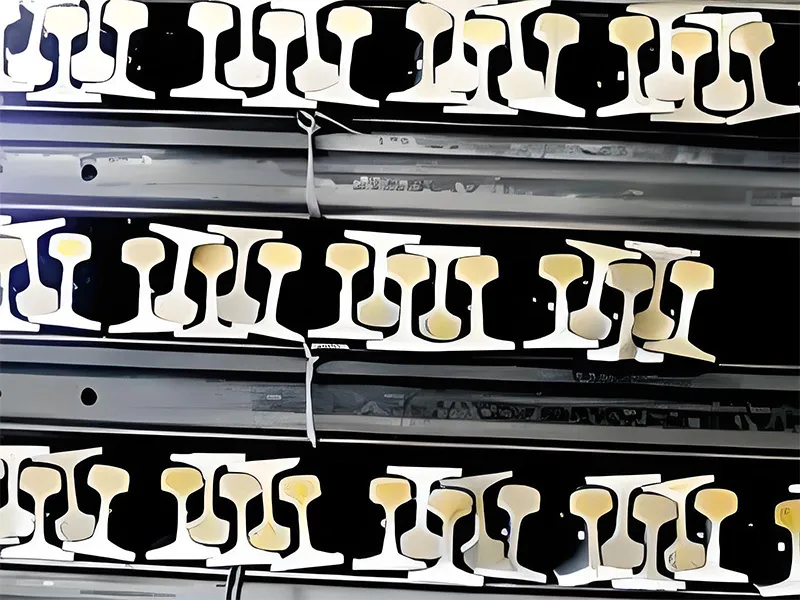

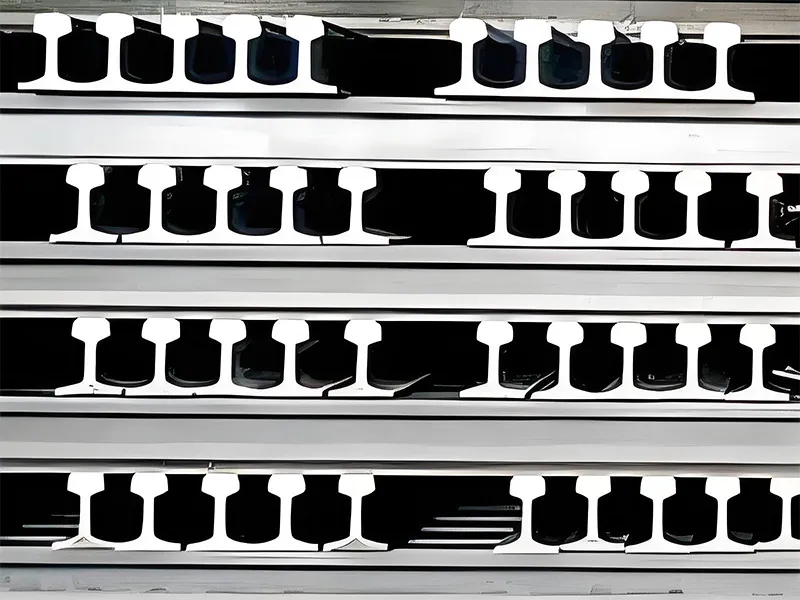

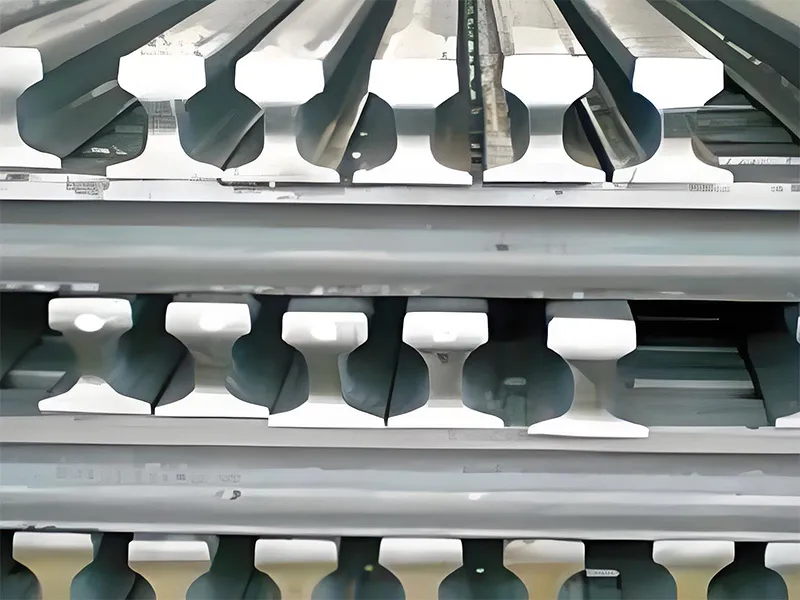

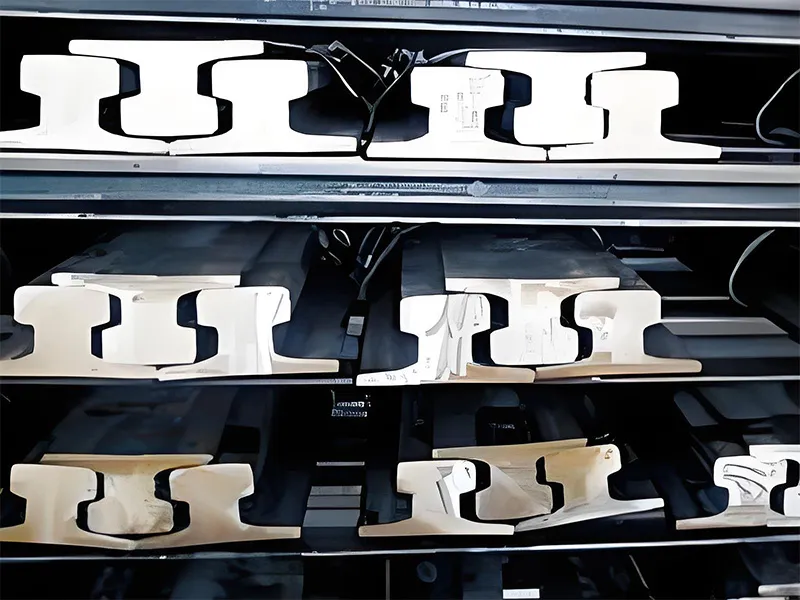

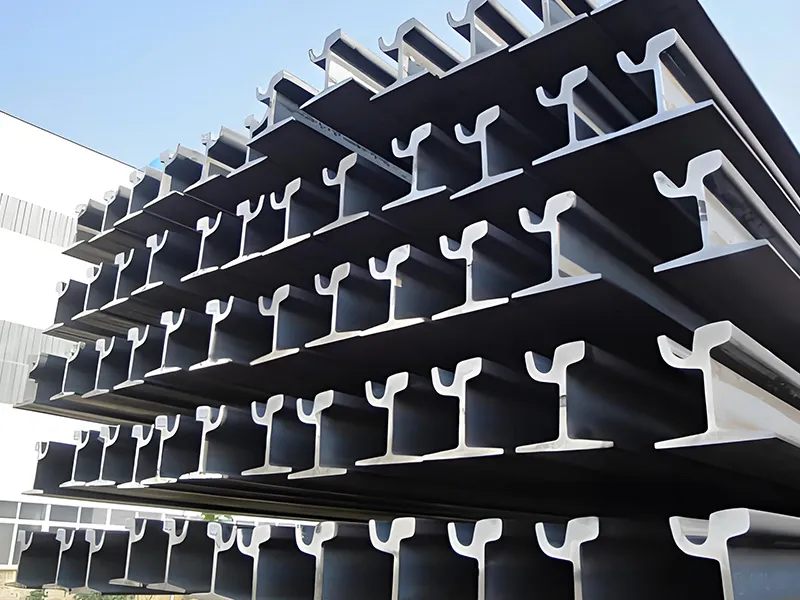

4. Loại ray nhẹ đạt chuẩn của Trung Quốc
Loại chuẩn GB11264-89: GB6KG, GB9KG, GB12KG, GB15KG, GB22KG, GB30KG
Loại chuẩn YB222-63: 8KG, 18KG, 24KG
Loại chuẩn: GB11264-89 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
GB6KG | 25.4 | 50.8 | 50.8 | 4.76 | 5.98 | Q235B | 6-12 |
GB9KG | 32.1 | 63.5 | 63.5 | 5.9 | 8.94 | Q235B | 6-12 |
GB12KG | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B/55Q | 6-12 |
GB15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B/55Q | 6-12 |
GB22KG | 50.3 | 93.66 | 93.66 | 10.72 | 23.3 | Q235B/55Q | 6-12 |
GB30KG | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | Q235B/55Q | 6-12 |
Loại chuẩn: YB222-63 | |||||||
8KG | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6-12 |
18KG | 40 | 90 | 80 | 10 | 18.06 | Q235B/55Q | 6-12 |
24KG | 51 | 107 | 92 | 10.9 | 24.46 | Q235B/55Q | 6-12 |

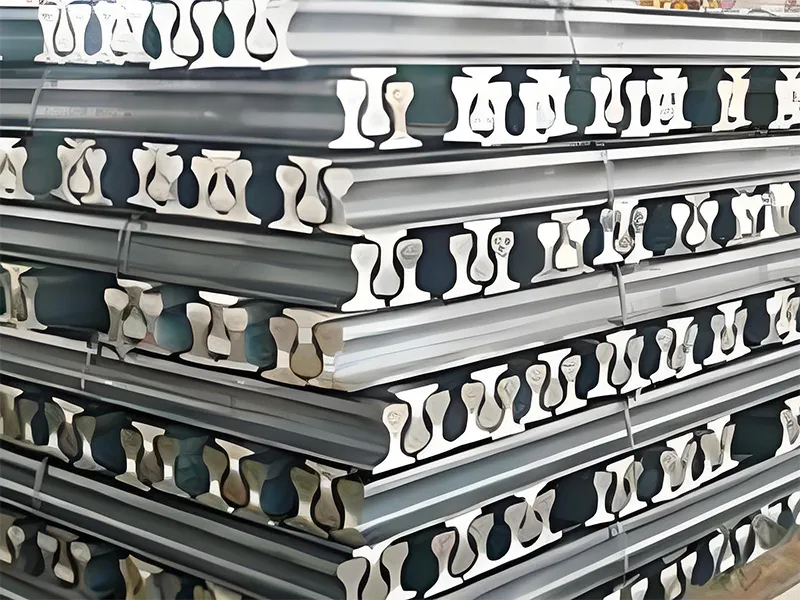

5. Loại ray nặng đạt chuẩn của Trung Quốc
Loại chuẩn GB2585-2007: P38KG, P43KG, P50KG, P60KG
Đặc tínhLoại chuẩn: GB2585-2007 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
P38KG | 68 | 134 | 114 | 13 | 38.733 | U71Mn | 12.5-25 |
P43KG | 70 | 140 | 114 | 14.5 | 44.653 | U71Mn | 12.5-25 |
P50KG | 70 | 152 | 132 | 15.5 | 51.514 | U71Mn | 12.5-25 |
P60KG | 73 | 170 | 150 | 16.5 | 61.64 | U71Mn | 12.5-25 |
6. Đường ray cần cẩu đạt chuẩn Trung Quốc
Loại chuẩn YB/T5055-93: QU70, QU80, QU100, QU120
Đặc tínhLoại chuẩn: YB/T5055-93 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
QU 70 | 70 | 120 | 120 | 28 | 52.8 | U71Mn | 12 |
QU 80 | 80 | 130 | 130 | 32 | 63.69 | U71Mn | 12 |
QU 100 | 100 | 150 | 150 | 38 | 88.96 | U71Mn | 12 |
QU 120 | 120 | 170 | 170 | 44 | 118.1 | U71Mn | 12 |

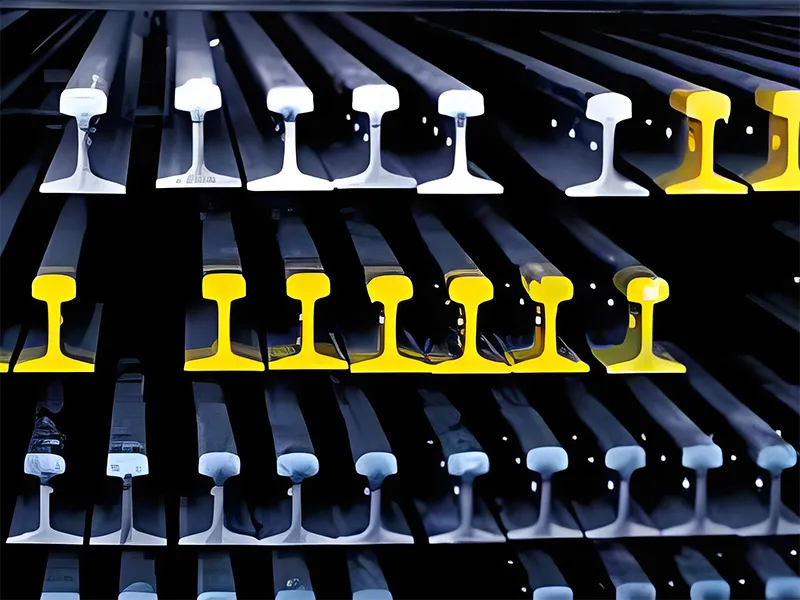

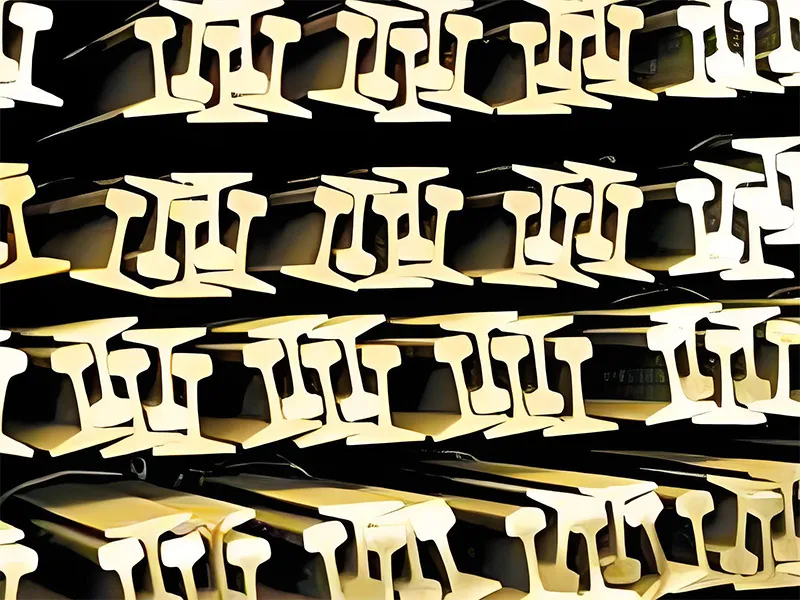

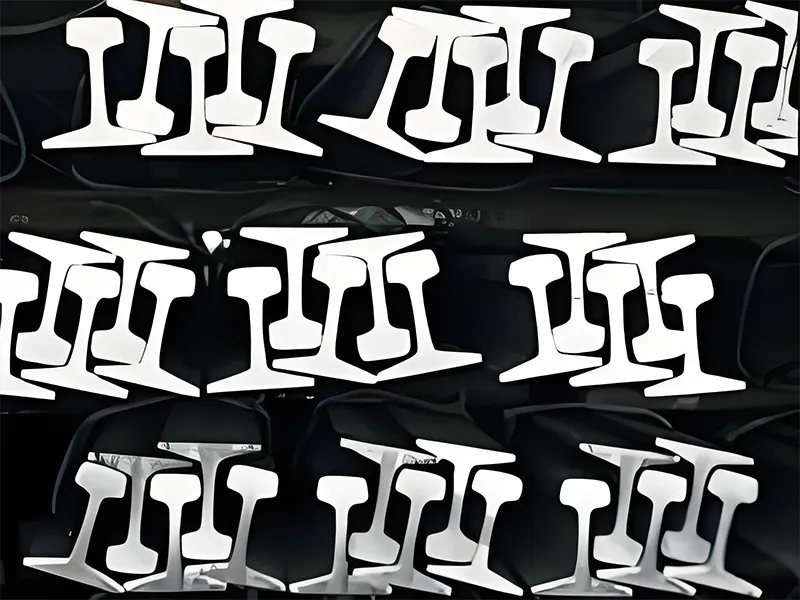

7. Ray thép loại tiêu chuẩn Mỹ
Loại chuẩn ASTMA1, AREMA: ASCE25, ASCE30, ASCE40, ASCE60, ASCE75, ASCE85, 90RA, 115RE, 136RE, 175LBS
Đặc tínhLoại chuẩn: ASTMA1, AREMA | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
ASCE 25 | 38.1 | 69.85 | 69.85 | 7.54 | 12.4 | 700 | 6-12 |
ASCE 30 | 42.86 | 79.38 | 79.38 | 8.33 | 14.88 | 700 | 6-12 |
ASCE 40 | 47.62 | 88.9 | 88.9 | 9.92 | 19.84 | 700 | 6-12 |
ASCE 60 | 60.32 | 107.95 | 107.95 | 12.3 | 29.76 | 700 | 6-12 |
ASCE 75 | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 900A/1100 | 12-25 |
ASCE 85 | 65.09 | 131.76 | 131.76 | 14.29 | 42.17 | 900A/1100 | 12-25 |
90RA | 65.09 | 142.88 | 130.18 | 14.29 | 44.65 | 900A/1100 | 12-25 |
115RE | 69.06 | 168.28 | 139.7 | 15.88 | 56.9 | 900A/1100 | 12-25 |
136RE | 74.61 | 185.74 | 152.4 | 17.46 | 67.41 | 900A/1100 | 12-25 |
175LBs | 109.86 | 152.4 | 152.4 | 38.1 | 86.8 | 900A/1100 | 12-25 |
8. Ray thép Loại chuẩn BS
Loại chuẩn BS11: 1985: 50O, 60A, 75A, 75R, 80A, 80R, 90A, 100A, 113A
Đặc tínhLoại chuẩn: BS11: 1985 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
50 O | 52.39 | 100.01 | 100.01 | 10.32 | 24.833 | 700 | 6-18 |
60 A | 57.15 | 114.3 | 109.54 | 11.11 | 30.618 | 900A | 6-18 |
75 A | 61.91 | 128.59 | 114.3 | 12.7 | 37.455 | 900A | 8-25 |
75 R | 61.91 | 128.59 | 122.24 | 13.1 | 37.041 | 900A | 8-25 |
80 A | 63.5 | 133.35 | 117.47 | 13.1 | 39.761 | 900A | 8-25 |
80 R | 63.5 | 133.35 | 127 | 13.49 | 39.674 | 900A | 8-25 |
90 A | 66.67 | 142.88 | 127 | 13.89 | 45.099 | 900A | 8-25 |
100 A | 69.85 | 152.4 | 133.35 | 15.08 | 50.182 | 900A | 8-25 |
113 A | 69.85 | 158.75 | 139.7 | 20 | 56.398 | 900A | 8-25 |
9. Ray thép loại chuẩn UIC860
Loại chuẩn UIC860: UIC50, UIC54, UIC60
Đặc tínhLoại chuẩn: UIC860 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
UIC50 | 70 | 152 | 125 | 15 | 50.46 | 900A/1100 | 12-25 |
UIC54 | 70 | 159 | 140 | 16 | 54.43 | 900A/1100 | 12-25 |
UIC60 | 74.3 | 172 | 150 | 16.5 | 60.21 | 900A/1100 | 12-25 |
10. Ray thép loại chuẩn JIS
Loại chuẩn: JIS
Đặc tínhLoại chuẩn: JIS E1103-91/JISE 1101-93 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
JIS 15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | JIS E loại chuẩn | 9-10 |
JIS 22KG | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | 9-10 | |
JIS 30KG | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | 9-10 | |
JIS 37A | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 10-25 | |
JIS 50N | 65 | 153 | 127 | 15 | 50.4 | 10-25 | |
CR 73 | 100 | 135 | 140 | 32 | 73.3 | 10-12 | |
CR 100 | 120 | 150 | 155 | 39 | 100.2 | 10-12 |
11. Ray thép loại chuẩn EN
Loại chuẩn EN 13674-1-2003: 49E1, 49E2, 50E1, 50E2, 50E4, 50E5, 50E6, 54E1, 54E2, 54E3, 55E1, 60E1
Đặc tínhLoại chuẩn: EN 13674-1-2003 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
49 E1 | 67 | 149 | 125 | 14 | 49.39 | R260/R350HT | 12-25 |
49 E2 | 67 | 148 | 125 | 14 | 49.1 | R260/R350HT | 12-25 |
50 E1 | 65 | 153 | 134 | 15.5 | 50.37 | R260/R350HT | 12-25 |
50 E2 | 72 | 151 | 140 | 15 | 49.97 | R260/R350HT | 12-25 |
50 E4 | 70 | 152 | 125 | 15 | 50.46 | R260/R350HT | 12-25 |
50 E5 | 67 | 148 | 135 | 14 | 49.9 | R260/R350HT | 12-25 |
50 E6 | 65 | 153 | 140 | 15.5 | 50.9 | R260/R350HT | 12-25 |
54 E1 | 70 | 159 | 140 | 16 | 54.77 | R260/R350HT | 12-25 |
54 E2 | 67.01 | 161 | 125 | 16 | 53.82 | R260/R350HT | 12-25 |
54 E3 | 67 | 154 | 125 | 16 | 54.57 | R260/R350HT | 12-25 |
55 E1 | 62 | 155 | 134 | 19 | 56.03 | R260/R350HT | 12-25 |
60 E1 | 72 | 172 | 150 | 16.5 | 60.21 | R260/R350HT | 12-25 |
12. Ray thép loại chuẩn IN
Loại chuẩn EN 13674-1-2003: A55, A65, A75, A100, A120
Đặc tínhLoại chuẩn: DIN536 | |||||||
Kích cỡ | Kích thước (mm) | Trọng lượng (kg/m) | Vật liệu | Chiều dài (m) | |||
Đỉnh(mm) | Chiều cao (mm) | Đáy (mm) | Web(mm) | ||||
A55 | 55 | 65 | 150 | 31 | 31.8 | 900A | 10-12 |
A65 | 65 | 75 | 175 | 38 | 43.1 | 900A | 10-12 |
A75 | 75 | 85 | 200 | 45 | 56.2 | 900A | 10-12 |
A100 | 100 | 95 | 200 | 60 | 74.3 | 900A | 10-12 |
A120 | 120 | 105 | 220 | 72 | 100 | 900A | 10-12 |
13. Ray có rãnh trượt (ray lòng máng)
Loại chuẩn BS EN 14811: 2006: 59R1 59R2 60R1 60R2
Đặc tínhKích cỡ | Chiều cao (mm) | Đáy (mm) | Đỉnh A (mm) | Đỉnh B(mm) | Kênh A (mm) | Kênh B (mm) | Web (mm) | Trọng lượng (kg/m) |
59R1 | 180 | 180 | 113 | 56 | 42 | 15 | 12 | 58.97 |
59R2 | 180 | 180 | 113 | 55.83 | 42.52 | 14.65 | 12 | 58.14 |
60R1 | 180 | 180 | 113 | 56 | 36 | 21 | 12 | 60.59 |
60R2 | 180 | 180 | 113 | 55.83 | 36.34 | 20.83 | 12 | 59.75 |
